 カッティング ■カッティングの概要 使用法とその特性について
■ご注文方法 サイズと書体指定の応用例
■配管・ダクト・タンク用 即納在庫品カット文字
◆即納タイプ配管識別・ダクト用・水槽カッティングほか
■カッティングによる二次加工品の製作

【即納スーパー600シリーズ】 文字サイズ30mm
即納タイプ配管識別カット文字

※仕様(標準在庫タイプ)
色:黒文字
文字サイズ:30mm

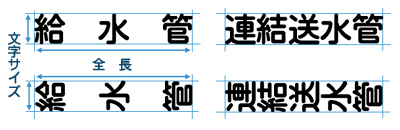

文字全長:150mm揃え


(縦書・横書をご指示下さい)
※上図の通りこれら即納タイプは「統一全長150mm揃え」となっている為、文字数により文字間隔や縦横比が異なります。
通常の製作品においては、特にご指示のない限りは文字間隔は一律とし全長は成り行きとなるため、同じ30mm文字においても全体寸法等がこの即納タイプと異なります。ご注文の際にはご留意下さい。
1 温水管(往) 10 冷温水(往) 19 オイル管 28 エアー 37 冷却水管
2 温水管(還) 11 冷温水(還) 20 膨張管 29 工業水 38 給湯管
3 冷水管(往) 12 消火管 21 加湿管 30 雑排水 39 冷温水管
4 冷水管(還) 13 消火給水管 22 ガス管 31 冷媒管 40 連通管
5 給水管 14 排水管 23 市水管 32 ブライン 41 屋内消火管
6 給湯管(往) 15 蒸気管 24 井水管 33 スプリンクラー 42 屋外消火管
7 給湯管(還) 16 揚水管 25 ドレン管 34 連結送水管
8 冷却水(往) 17 汚水管 26 オーバーフロー 35 揚水ポンプ1号
9 冷却水(還) 18 通気管 27 補給水 36 揚水ポンプ2号

リーフレット(PDF:1.55MB)ダウンロード

配管識別「スーパー600カッティング文字」

【即納ダクト用カッティング50mm】 文字サイズ50mm
ダクト表示の為の1文字サイズ50mm即納タイプです。

【水槽用カッティング】 外寸450×140mm
水槽-1 水槽-1A 水槽-1B 水槽-2

水槽-3 水槽-4 水槽-5 水槽-6

水槽-7 水槽-8 水槽-9 水槽-10
※ご注意:
水槽の材質(FRPなど)や表面の塗装・処理の種類によってはカッティングタイプの表記が粘着しにくい (透明フイルム側より粘着が弱いため転写できない)場合があります。
そのような材質の場合の事前テストにはカッティングサンプルをご請求下さい。
あるいは文字表記の下地として150mm幅のアルミカラーテープを水槽に貼り付けたうえで、その上からカッティング表示する事でも密着性と施工性が著しく向上されます。

下記の【ワンタッチ英数字】の併用によって容量表記が可能です。
製作品の場合は予めご指定の数値・単位をお入れいたします。(サイズ・色・レイアウトもご指定いただけます)
【ワンタッチ英数字】
即納タイプの水槽カッティングなどへの容量値表示や、機器番号・通し番号にご活用いただけます。

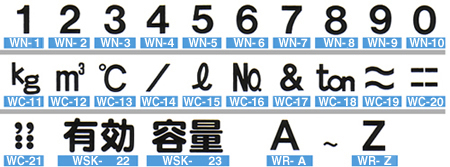

【ワンタッチ英数字30mm】
■【WN-1】〜【WR-Z】
黒文字
書体:右記参照

■標準在庫品以外の寸法・色・サイズ・表記内容のものは、1点からの製作にて随時承っております。
※小文字の製作をご希望の際は、同じバランスの大文字に適合する天地寸法がそれぞれ異なるため、寸法のご指定にご注意ください。「大文字○mm用の小文字」などとご指定いただければ、それに合わせた小文字サイズにて製作可能です。また、天地実寸でご指定の際にも必ずその旨をお書き添えください。


別注カッティング文字のご注文用紙
