警告ラベル/製品安全ラベル　『単一の図記号ラベル』　


カテゴリ一覧へ＞　銘板とステッカー＞

　銘板・ステッカー

　標識ラベル・危険ステッカー等安全用ステッカー製品

	■危険表示・危険予知ステッカー ■JISHA（中災防）統一安全標識ステッカー（ステッカータイプ標識） ■ＧＨＳ絵表示ラベル ■PLステッカー・警告ラベル ■警告ラベル・製品安全ラベルの製作とフォーマット
	概要　基本レイアウト・寸法図　図記号データベース
	①単一図記号ラベル　②シグナルなし２区画　　 ③シグナルあり３区画以上

警告ラベル・製品安全ラベル別注製作品

①単一の図記号による表示（の「基本外形内」に収められたISO3864の様式に基づく図記号）
	ISO3864、およびJIS　Z9101等に規定される「警告」「禁止」「指示」の区別ごとに定める基本形状（丸型及び三角形）に基づく図記号。図記号それ単体のみか、あるいは補助情報のための表示内容を併用するなどして、意味を表すためのものです。

◆単体図記号ラベルのサイズについて

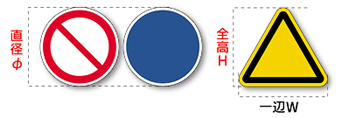

	下記の共通サイズ記号が表す寸法は、「禁止」「指示」の丸型ではその「直径」を指し、それに対する「警告」では、三角形の一辺（W)ではなく「三角形の高さ（H)」を指します。 ※一辺Wの長さは高さHより長くなります

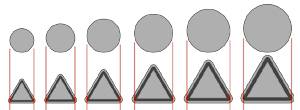

●「高さAmmの三角形」と「一辺Ammの三角形」ではその大きさが異なります。正三角形の「一辺」は「高さ」より長くなるため、「一辺がAmmの三角形」は「高さAmmの三角形」に比べてより小さくなります。これは「同じ直径Ammの丸型図記号」と比較しても小さめに見えるため、これらを一連のセットとして並べて表示するには適していません。 →図記号を並べて1セットで表示する場合は、丸型記号の直径とほぼ同じ「高さ」の警告三角形が適切です。

「高さ」が丸型の直径Aｍｍと同じ場合（見た目の面積が3種でほぼ同じとなる）	「一辺長さ」が丸型の直径Ammと同じ場合（警告三角形は他の記号より小さめになる）

◆「禁止・指示・警告」単体図記号　共通サイズ記号

		A30	A40	A50	A60	A70	A75	A80	A90	A100
		φ30mm	φ40mm	φ50mm	φ60mm	φ70mm	φ75mm	φ80mm	φ90mm	φ100mm
		H30mm （W33.8）	H40mm （W：45）	H50mm （W：56.2）	H60mm （W：67.5）	H70mm （W：78.7）	H75mm （W：84.3）	H80mm （W：89.9）	H90mm （W：101.2）	H100mm （W：112.4）

※警告三角の一辺Wは上記H寸法より広くなりますので、貼付箇所のスペースにご注意ください。

①単一図記号ラベル　②シグナルなし２区画　　 ③シグナルあり３区画以上　　　

●主な型式種類の選択に戻る

■PLステッカー・警告ラベル

レイアウトとサイズ
