施工・養生部材  ケーブルプロテクター類
マルチトラプロテクター  荷重に強い硬質樹脂製プロテクター付
ユニット式 (多数管用に増設可能)

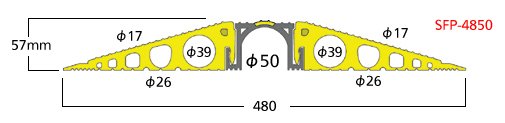

■SFP-4850 (480mm×1m/高さ57mm)

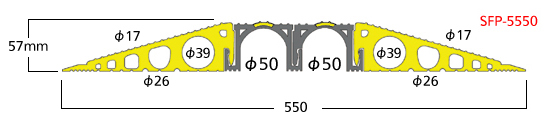

■SFP-5550 (550mm×1m/高さ57mm)
荷重に強い特殊硬質樹脂プロテクターと連結したユニット構造で、口径別の複数ケーブル・パイプを保護。
◆ センター部の特殊硬質樹脂プロテクターは増設が可能ですので、多数管にも対応できます。
◆ 中央(硬質樹脂部分)と両サイドに複数のケーブル穴があり、配管から電線ケーブルまで多種に対応。
◆ 幅広のスロープは安定しやすく乗り超えが容易で、中央部プロテクターは静荷重で4t車までに対応。※

◆ 目立つ黄色と黒のカラーリングで注意喚起にもなり、物流・建設現場・給油所・展示場でも活躍。

 (※通行量の多い場所での使用は避けて下さい)
 SFP-4850 SFP-5550 (φ50mm)
 中央の特殊硬質プラスチック製プロテクターは増設することで多数管にも対応することができます。
■長さ:1m

■適応電線類
中央穴:
φ50mm以下の電線
両サイド穴:
φ39mm、φ26mm、φ17mm以下の電線
SFP-4850
480mm幅
SFP-5550
550o幅

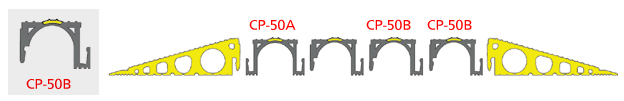

 別売の増設用硬質プロテクターCP-50Bをつなげてゆくことで幅とケーブル数が自由に増やせます
品番 内容 長さ 重量 メーカー標準
税別価格
 SFP-4850  (中央硬質プロテクター1箇所付き) 1m 13.2kg \49,400
 SFP-5550  (中央硬質プロテクター2箇所付き) 1m 15.2kg \63,000
 CP-50A  交換用硬質プロテクター部分のみ (1m)  2.1kg \18,000
 CP-50B  増設用硬質プロテクター部分のみ (1m)  2.0kg \15,800

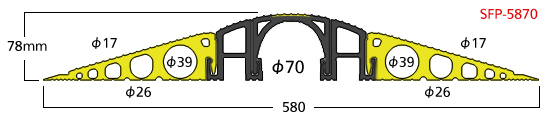

 SFP-5870 (φ70mm)
 SFP-5870はφ70o用の中央部プロテクターをもった大型タイプです。φ65oの消防ホース等も敷設できます。
 φ70mm用の増設プロテクターセットで多数缶に対応する事も出来ます。

■幅×長さ: 580mm×1m

■適応電線類 中央穴:φ70mm以下、  両サイド穴:φ39mm、φ26mm、φ17mm以下の電線

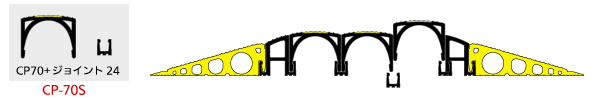

 別売のφ70用増設プロテクターセット「CP-70S」※で幅とケーブル数が自由に増やせます。



(※CP-70Sはφ70増設用プロテクター「CP-70」と連結用「ジョイント24」のセットです)
品番 内容 長さ 重量 メーカー標準
税別価格
 SFP-5870  (中央硬質プロテクター1箇所付き) 1m 18.4kg ¥81,900
 CP-70S  φ70増設用CP-70+ジョイント24 (1m) 3kg ¥32,600

※ 中央部の硬質特殊プラスチック部分は静荷重にて自動車の場合4トン車に耐えますがそれ以上超える場合はご注意ください。また交通量の多い場所での使用は避けてください。
