「キャッツアイ」 地下埋設管標示ピン(埋設鋲)

路面に埋設し、地中管の存在や内容を明示する事で、埋設物の破断事故を防止します。

標示ピン「キャッツアイ」

PDF版カタログ(P.71〜73)
外径寸法/25φ×70mm

本体材質/ボロン鋼 1021B
(亜鉛メッキ加工)
表示部分/AS樹脂 #767
(カシメ加工)
■標準在庫品の一部 (記載製品以外の取扱もあります。)

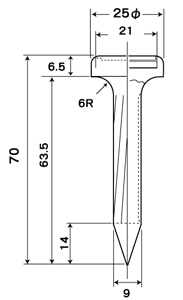

図面

別注表記内容についても少量から承っておりますので図示等でお申し付けください。

新設のアスファルトへはピンアダプタ先端で下穴をあけ、ピンアダプタを被せた上から打ち込みます。
最後にピンの頭をプラスチックハンマー等で(又は当て板の上から)叩き、路面に水平にします。
コンクリートや既設アスファルトへはキャッツアイの径に合わせた専用コアドリルやホルソーなどで(表示部を含めた)下穴をあけ、モルタルやコンクリートボンドなどで路面に水平に埋め込みます。
(ピンアダプタのご案内はこちら) (専用コアドリルKC-25のご案内はこちら)

※品番に含まれる「0」は略さないように願います。「**-010」と「**-10」、「*-1」と「*-01」は別の製品です。
